Płyty sterujące dla wąskich wyświetlaczy LED - Seria B

 Układy serii B to zintegrowane sterowniki matryc diodowych opartych o gotowe moduły LED 8x8. Podobnie jak pozostałe płyty, seria B obsługuje standard IBIS i VTL-Bus. Umożliwia ona obsługę wyświetlaczy o wysokości 8 pikseli i szerokości do 144 pikseli.
Wyświetlanie tekstu może odbywać się na dwa sposoby: statyczne wyświetlanie lub przesuwany napis. Dzięki dodatkowemu złączu RS-232 płyty serii B pozwalają sterować wyświetlaczem za pomocą zewnętrznego komputera i wykorzystać go, jako np. dynamiczną reklamę lub zegar.
  Samo Programowanie pamięci jest proste i wymaga jedynie komputera z portem szeregowym oraz programu VTL. W pamięci można umieścić do 120 różnych napisów odpowiadających kodom IBIS. Układ współpracuje z niektórymi wyświetlaczami wewnętrznymi i zewnętrznymi LAWO.

Seria B obejmuje płyty:
  -B8AS
 

Parametry elektryczne i użytkowe

Przykładowe zastosowania

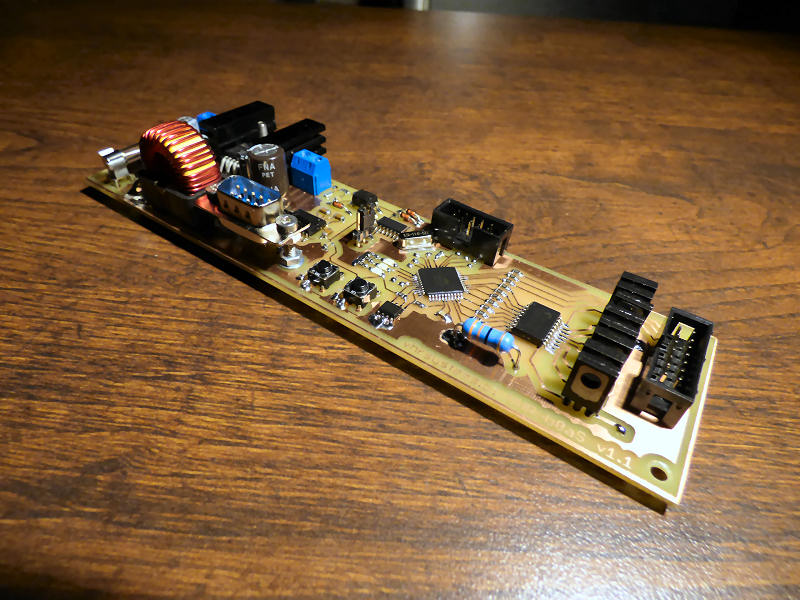

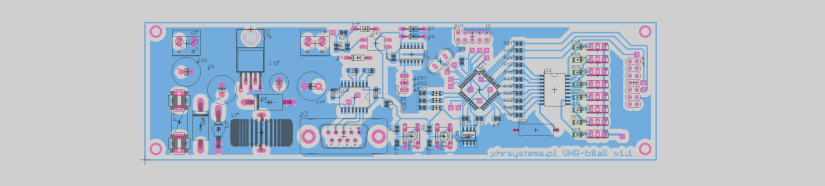

Płyta B8AS

Płyta B8AS sterująca matrycami w przednim wyświetlaczu LED
