Płyty sterujące dla wyświetlaczy LCD - Seria G

Zobacz też: Programowanie gotowych tablic

  Układy serii G zostały zaprojektowane z myślą o współpracy z ciekłokrystalicznymi wyświetlaczami AEG-MIS (LCD) - GV177, GV176, GV66, GV67. Obsługują one panele ciekłokrystaliczne statyczne i multipleksowane AEG-MIS; panele takie można spotkać w większości zagranicznych tablic autobusowych takich jak np. GORBA, LAWO, TOPFORM. Ich zastosowanie umożliwia konwersję magistrali Alpha-Bus lub Mono-Bus do magistrali IBIS/VTL-Bus, dzięki czemu możliwe jest ominięcie kłopotliwych sterowników na kartę RAM takich jak Gorba C4, Gorba EB-1-TA i DRTA-4. Niewątpliwą zaletą układów jest możliwość adaptacji starych wyświetlaczy dla dowolnego celu np. reklamowego.
Podstawowymi cechami płyt serii G są:
  -Obsługa paneli AEG statycznych i multipleksowanych
  -Obsługa wyświetlaczy o szerokości od 14 do 216 pikseli i wysokości 32 pikseli,
  -Obsługa standardu IBIS (tryb tekstowy) i VTL-Bus (Tryb graficzny i tekstowy),
  -Obsługa RS-232,
  -9 Wbudowanych czcionek (In-system) z polskimi znakami,
  -Wbudowany zestaw ikon dla kierunków specjalnych,
  -Łatwa konfiguracja i programowanie za pomocą programu VTL.
Do sterowania płyt w autobusie można wykorzystać dowolny sterownik pracujący w standardzie IBIS lub sterownik IBIS C1S.

Seria G obejmuje płyty:
  -G16S (Matryce statyczne, RS232)
  -G24ML (Matryce statyczne i multipleksowane, RS232)

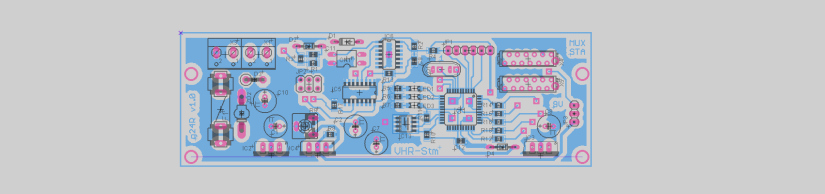

  -G24R (Matryce statyczne i multipleksowane, tylko IBIS/VTL Bus)
 

Montaż i uruchomienie

 Płyty znalazły zastosowanie wśród przewoźników, którzy nie byli w stanie samodzielnie uruchomić tablic. Prezentowane zamienniki płyt slave pozwalają od zera ożywić zdekompletowane lub uszkodzone wyświetlacze.
Na życzenie klienta możemy zainstalować i skonfigurować płyty do pracy w wymaganej aplikacji. Zachęcamy do kontaktu z nami.

Parametry elektryczne i użytkowe

Przykładowe zastosowania

Płyta G24ML w wyświetlaczu

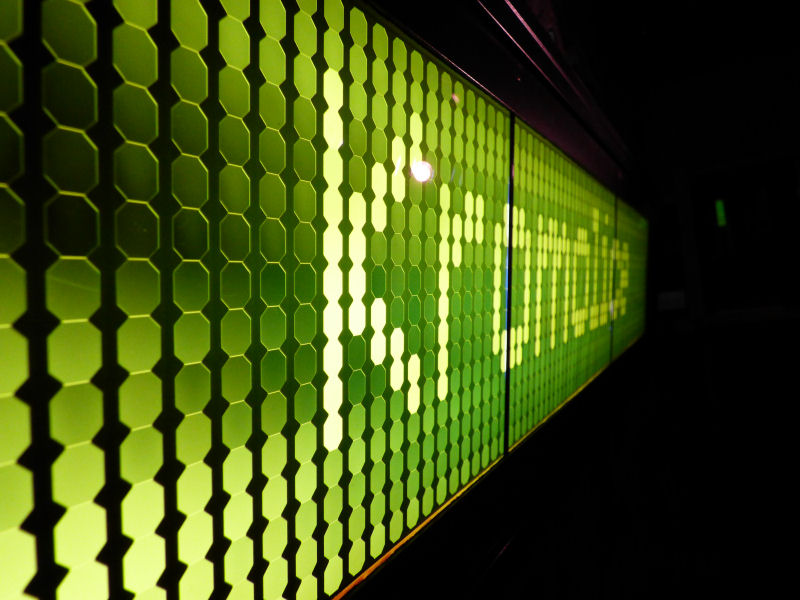

Matryce multipleksowane z G24ML

Matryce statyczne z G16S

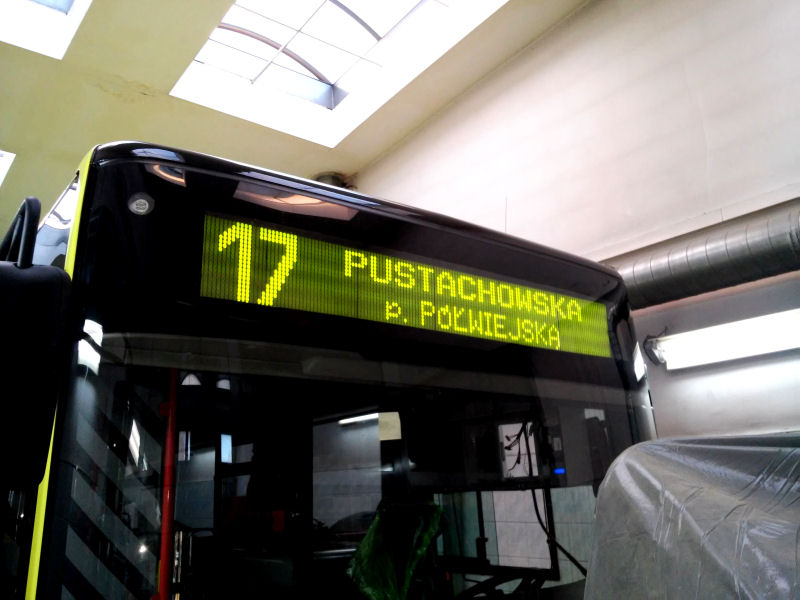

MAN Lion's City z płytkami G24ML

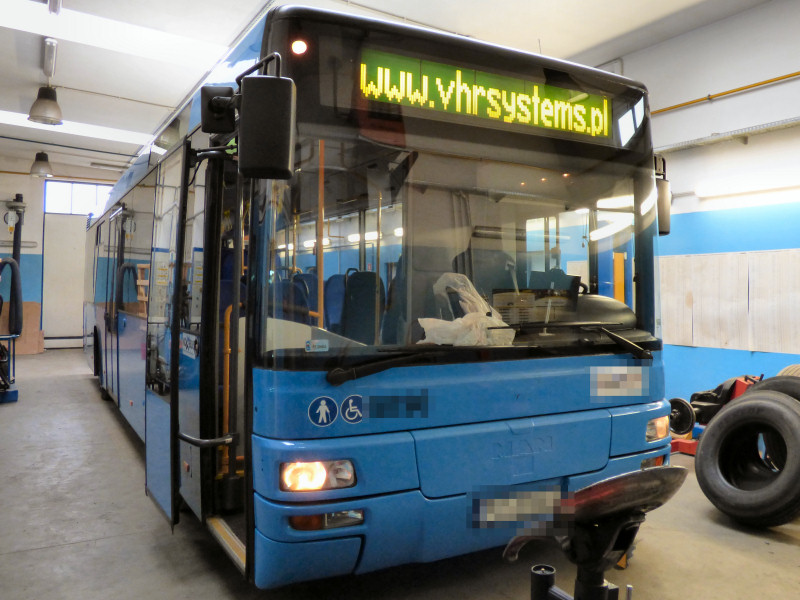

MAN Lion's City z płytkami G16S
