Płyty sterujące dla wyświetlaczy Klapkowych - Flip Dot - Seria X
Zobacz też: Programowanie gotowych tablic
Płyty sterujące serii X to elektroniczne układy służące wysterowaniu elektromagnetycznych tablic
LAWO Luminator Europa, Gorba AG i TOPFORM XY-5 (matryce FP-Electronics) opartych o układ FP2800A. Układy serii X są kompletnym, kompaktowym zamiennikiem płyt sterujących
LAWO 802/15, 802/24, Mono-System, Brose Vollmatrix (VM-IIC) i innych. Do uruchomienia wyświetlaczy innych niż LLE wystarczy
dodatkowo zastosować odpowiedni konwerter.
Płyty serii X to tanie i idealne rozwiązanie pozwalające wyeliminować wszelkie niedogodności związane z zachodnimi systemami tablic autobusowych.
Seria X z powodzeniem znajduje zastosowanie wszędzie tam, gdzie oryginalne płyty uległy nieodwracalnym uszkodzeniom lub programowanie ich pamięci jest częste i kosztowne.
W zależności od potrzeb, płyty serii X są w stanie obsłużyć matryce o wysokości od 7 do 16 pikseli oraz szerokości od
28 do 126 pikseli. Wykorzystywany standard komunikacyjny to VDV300 IBIS, a więc płyty współpracują z większością sterowników (nastawników)
takich jak LLE 801/4, LLE L8401, BROSE ZB-100, KRUEGER, Mobitec ICU-600 i IBIS C1S.
Płyty serii X obsługują interfejs VTL-Bus, co z dedykowanym sterownikiem stwarza duże możliwości graficzne.
Dzięki dodatkowemu złączu RS-232 możliwe jest sterowanie wyświetlaczem za pomocą zewnętrznego komputera i
wykorzystanie go, jako np. dynamiczną reklamę lub zegar.
Samo Programowanie pamięci jest proste i wymaga jedynie komputera z portem szeregowym oraz programu VTL. W pamięci można umieścić
do 250 różnych poleceń VTL odpowiadających kodom IBIS.
Seria X obejmuje płyty:
-X16S (Matryce zgodne z LAWO LLE)
-X26S (Matryce XY-5)
Montaż i uruchomienie
Płyty znalazły zastosowanie wśród przewoźników, którzy nie byli w stanie samodzielnie uruchomić tablic.
Prezentowane zamienniki płyt slave pozwalają od zera ożywić zdekompletowane lub uszkodzone wyświetlacze.
Na życzenie klienta możemy zainstalować i skonfigurować płyty do pracy w wymaganej aplikacji. Zachęcamy do kontaktu z nami.
Parametry elektryczne i użytkowe
| Parametr | Wartość | Jednostka |
| Napięcie zasilania | 14,4-28 | V |
| Pobór prądu max. | 400 | mA |
| Obsługiwane protokoły | IBIS, RS-232, VTL-Bus (graficzny/tekstowy) | - |
| Programowanie | VTL | - |
| Ilość czcionek In-system | 9+Ikony | - |
| Obsługiwane matryce | LLE, XY-5, FP-Electronics FP2800A | - |
Przykładowe zastosowania

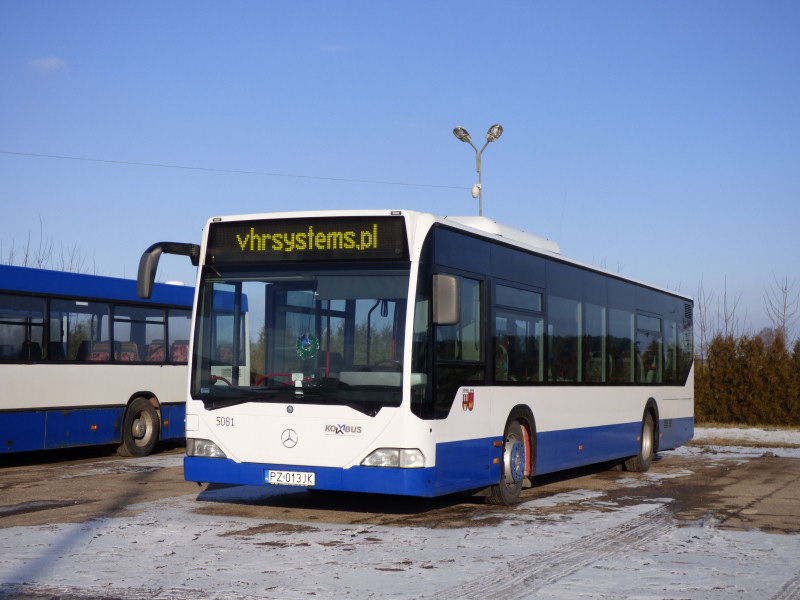

Logo VHR-Systems w Mercedesie Citaro

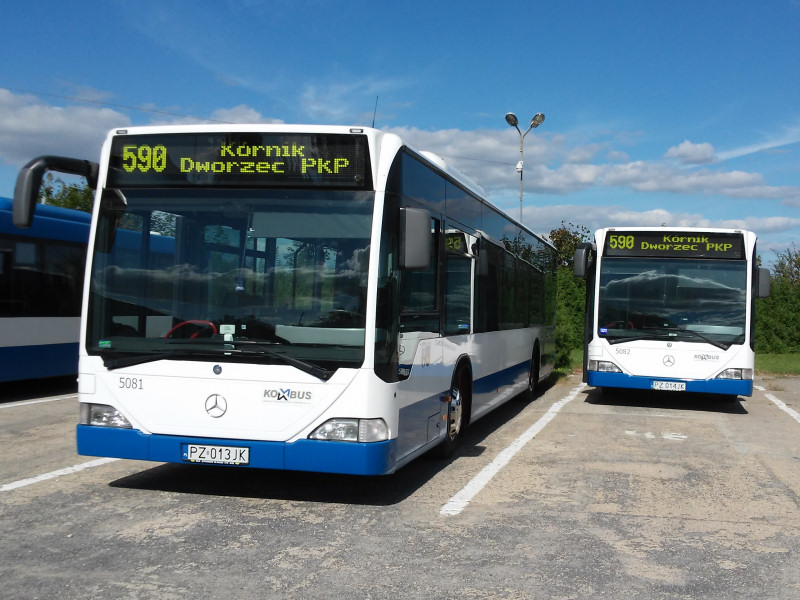

Mercedesy Citaro z X16S

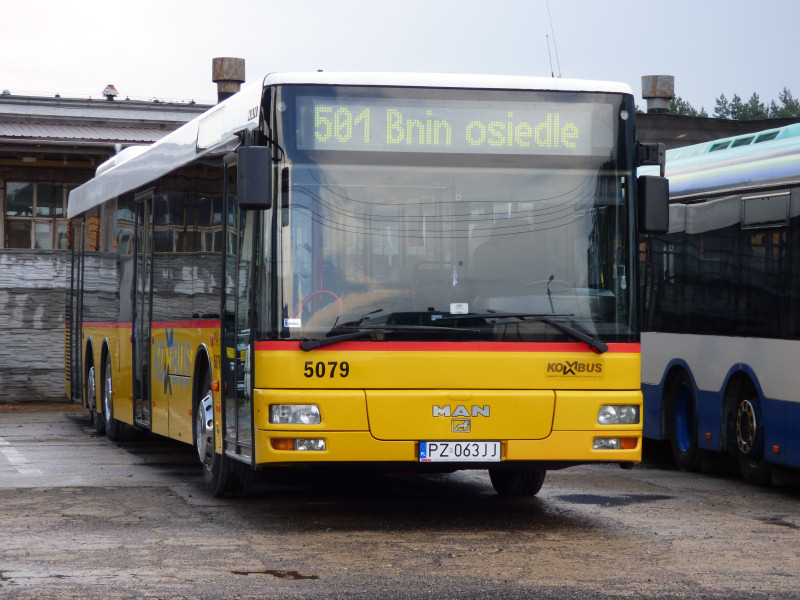

MAN z płytą X16S

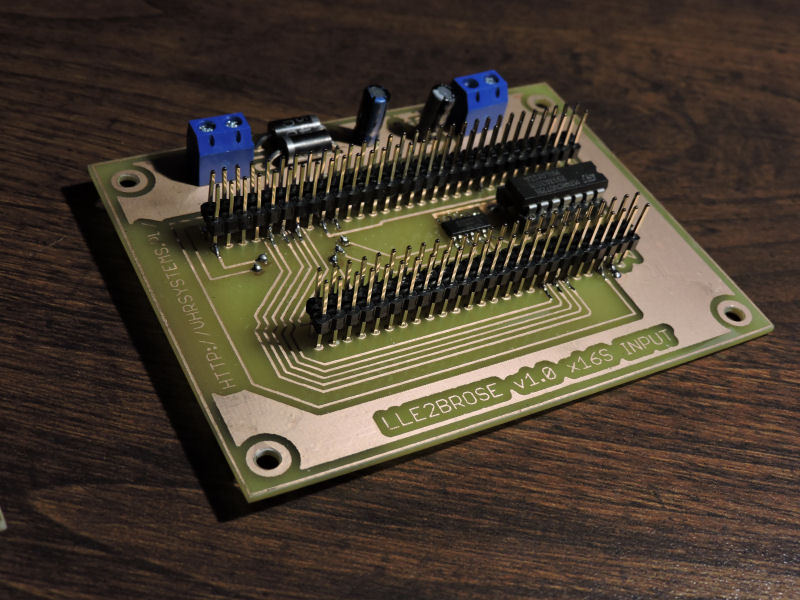

Adapter do matryc BROSE

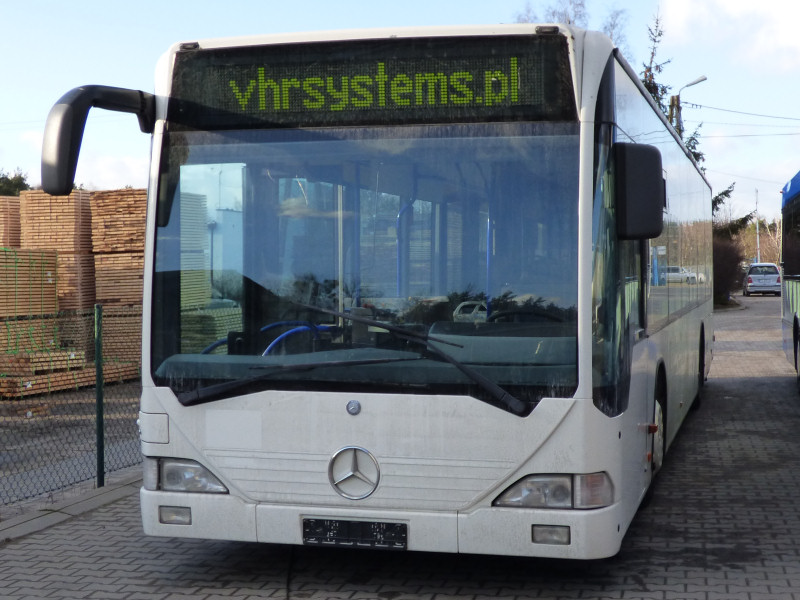

Mercedesy Citaro z X26S

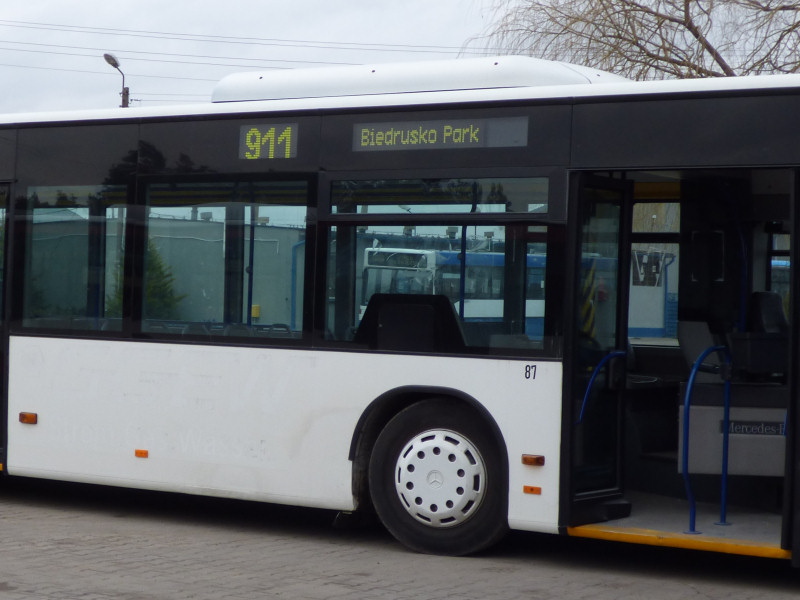

Mercedesy Citaro z X26S
